안녕하세요
오늘은 제가 좋아하는
캠핑할때 너무나 필요한
파워뱅크를 만들어보도록
하겠습니다!!
우선 재료는
케이스 (집에남거나 닫아서 고정할 수 있는 상자)
ex) 공구상자, 수납함, 하드케이스, 007가방
전선 30cm
시거잭 2개
시거잭 홀더 3~4개
스위치 1개
배터리 용량 표시기 1개
인두기는 제가 저번에 구매한
제품을 사용하였습니다!!
궁금하신분은 이쪽으로!!
(광고 전혀아님 내돈내산
그냥 솔직후기입니다!!!)
쿠팡 이런 쇼핑몰로 넘어가는거 아니에요 ㅋㅋㅋㅋ
이렇게 위에 있는 재료로
만들어보도록 하겠습니다!
아 배터리는 아직 구매하지 못하여
배터리만 장착하면
바로 이용이 가능하도록
장치만 먼저 제작해 보도록 할게요!
자 그럼 우선 케이스에
장치를 배치할 곳을
표시해줍니다.
용량이 어느정도인 지,
케이스의 크기는 어떻게 되는지,
어떤 배터리를 이용하는지
잘 판단하여
장치를 배치할 곳을 정해야 합니다!
여기서
제가 이용한 방법은 ㅋㅋㅋㅋㅋㅋ
딱풀 뚜껑이.. 시거잭 홀더
구멍 크기랑 딱 들어 맞더라구요ㅋㅋㅋ
그래서 저는 이렇게 형광펜으로 테두리를
색칠하고 찍어줬습니다 ㅋㅋㅋㅋㅋ
고정하는 너트를 풀어서 내경을
똑같이 그려주셔도 돼요ㅋㅋㅋ
그리고 남은 부분은

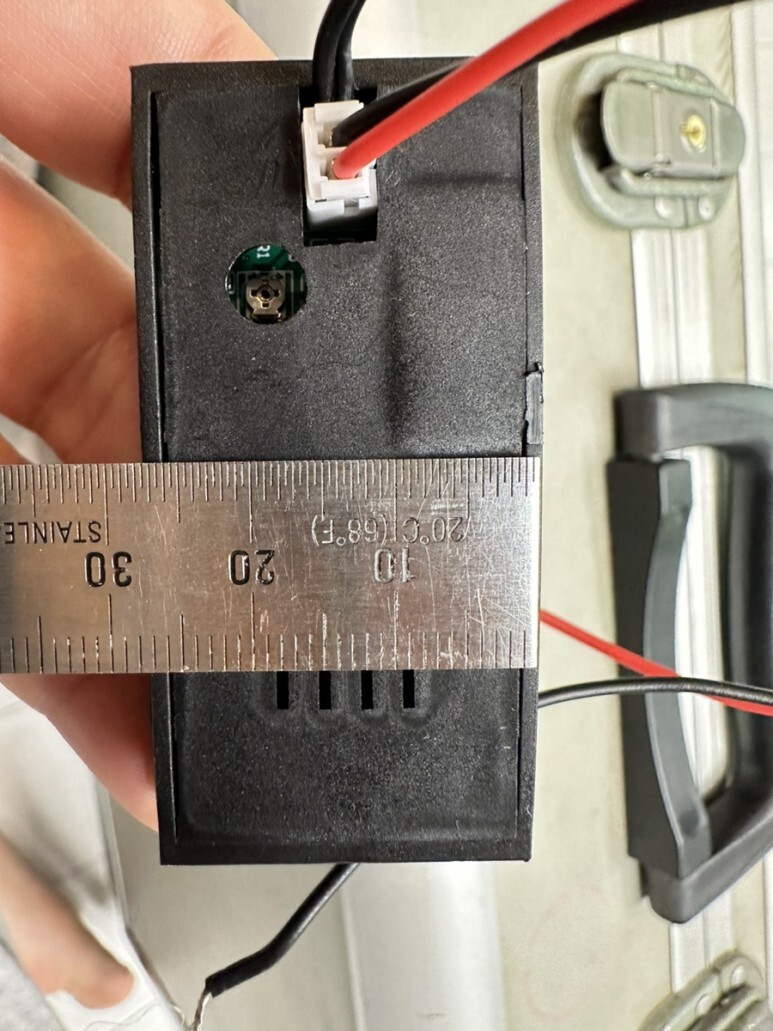

이렇게 자로 길이를 재서
케이스에 그려줬습니다!
이렇게 잘 그린곳들을
드릴을 이용해서 잘 뚫어줍니다
그 위치에
아까 준비한 재료를
잘 끼워주면 됩니다!
요러케!!
그럼 이상태로 배선을 해주면 되는데요!
우선 스위치를 연결 해 주어야 하는데
스위치를 연결 하는 방법은
제 5핀 버튼형 스위치 기준 설명 드리자면
이걸 도면으로 보면
NC
NO
+ -
C
이렇게 도면이 되어있습니다.
여기서 NC, NO, C 를
설명 드리자면
NC 는 스위치를 닫았을때.
즉, 스위치를 OFF 했을때
전기가 공급되는걸 말합니다.
노멀리 클로즈의 약자입니다.
NO 는 스위치가 열려있을때.
즉, 스위치를 ON 했을때
전기가 공급되는걸 말합니다.
노멀리 오픈의 약자입니다.
마지막으로 C는
스위치를 켰을때 전기가 출력되는
단자입니다.
이곳 C 단자에
시거잭 홀더 +단자를 연결하시면 됩니다.
제품을 연결하게 된다면
제품의 +단자를 연결해야겠죠.
그리고
배터리에서 들어오는 +선을 연결할때
스위치의 +단자와 NC or NO 단자
둘중에 한 곳에 동시 연결해줍니다.
ex) +와 NC를 동시연결 or +와 NO를 동시연결.
(NO, NC는 둘중 한곳만 사용하게되는겁니다)
그리고 마지막으로 배터리에서 오는
-선을 스위치의 -단자에 연결하면
스위치 배선은 끝났습니다.
그리고 스위치 -단자에
시거잭 홀더의 -단자를
연결해주면 모든 배선은
정리됩니다.
마지막으로 전원을 켜서
테스트 해보면~!
이렇게 잘 작동하는 모습을
볼 수 있습니다 ㅎㅎㅎ
이번에는 집에 남아도는
007가방과 알리에서 저렴하게
구입한 재료들로
간단하게 파워뱅크를
만들어 보았는데요!
총 만오천원이 안되는
금액으로 파워뱅크 케이스를
만들어보았습니다~~ㅎㅎ
